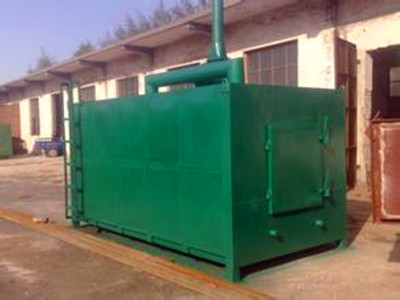

炭化爐的炭化過(guò)程一般可分為以下三個(gè)溫度段：

干燥階段
從點(diǎn)火開(kāi)始，至爐溫上升到160℃，這時(shí)機(jī)制棒所含的水分主要依靠外加熱量和本身燃燒所產(chǎn)生的熱量進(jìn)行蒸發(fā)。機(jī)制棒的化學(xué)組成幾乎沒(méi)變。
炭化初始階段
這個(gè)階段主要靠棒自身的燃燒產(chǎn)生熱量，使?fàn)t溫上升到160～280℃之間。此時(shí)，木質(zhì)材料發(fā)生熱分解反應(yīng)，其組成開(kāi)始發(fā)生了變化。其中不穩(wěn)定組成，如半纖維素發(fā)生分解生成CO2、CO和少量醋酸等物質(zhì)。
全面炭化階段
這個(gè)階段的溫度為300～650℃。
在這階段中，木質(zhì)材料急劇地進(jìn)行熱分解，同時(shí)生成了大量的醋酸、甲醇和木焦油等液體產(chǎn)物。此外還產(chǎn)生了甲烷、乙烯等可燃性氣體，這些可燃性氣體在爐內(nèi)燃燒。熱分解和氣體燃燒產(chǎn)生了大量的熱，使?fàn)t溫升高，木質(zhì)材料在高溫下干餾成炭。
若要煅燒高溫炭，除了上述三個(gè)階段外，我們還要增加熱量，使?fàn)t內(nèi)的溫度繼續(xù)上升到800℃～1000℃左右，這樣就能排出殘留在木炭中的揮發(fā)性物質(zhì)，提高木炭中的含炭量，使炭的石墨結(jié)構(gòu)增多，導(dǎo)電性增強(qiáng)。
炭化是機(jī)制木炭的重要環(huán)節(jié)。炭化過(guò)程是機(jī)制木炭的制作技術(shù)中的核心。如同蓋大樓一樣。好的原料是大樓的基礎(chǔ)是地底下的部分。炭化過(guò)程中的炭化技術(shù)是大樓的地上部分。炭化分低溫排溫，高溫煅燒，降溫冷卻三個(gè)階段。薪棒在入炭化爐時(shí)帶有8%左右的水份，這些水份是炭化的大敵。因?yàn)闄C(jī)制薪棒怕受潮，水份在薪棒中將嚴(yán)重影響炭化質(zhì)量。因些排潮時(shí)間是不可少的。排潮時(shí)間是不可少的。排潮時(shí)間一般為土窯10-15小時(shí)，機(jī)制窯為2-3.5小時(shí)，升溫時(shí)間長(zhǎng)可防止薪棒受潮開(kāi)裂，保證炭化質(zhì)量。當(dāng)爐溫升至300度時(shí)，爐內(nèi)可產(chǎn)生大量的可燃?xì)怏w。每斤原料按理偏上講可產(chǎn)生三立方甲烷氣體。這些氣體可供爐內(nèi)升溫。排出可供烘干熱源400度以上為保溫煅燒階段需密封無(wú)氧閉火可系取自燃降溫或水冷卻降溫。木炭出窯后要先通風(fēng)后出炭，防止二氧化碳中毒。出窯的木炭應(yīng)在室外放置8小時(shí)以上。防止死灰復(fù)燃，產(chǎn)生火災(zāi)。
